Cześć,
nie mamy takiego wątku/tematu/miejsca więc tworzę wątek na opisy, zdjęcia i instrukcje użytkowania sprzętu niezbędnego przy budowie mniej lub bardziej pancernych ukryć i przydomowych schronów oraz budowy samych ukryć. Ponieważ trochę takich mam, wrzucę w tym wątku. Dołóżcie swoje proszę.

[Arcyszczur]

Dostałem ostatnio takie właśnie cacko. Razem z papierami!
Dla zachowania od zniszczenia (instrukcja pożółkła mocno, papier kwaśny, a nakład wg. stopki 5000 egz.) zrobiłem pdf i macie.

To jest zawór wywiewny instalacji wentylacyjnej schronu, zapewniający jednocześnie nadciśnienie w pomieszczeniach schronu oraz zabezpieczenie (zamknięcie) instalacji wywiewnej przez czoło fali uderzeniowej wybuchu. Urządzenie proste w swojej konstrukcji i solidne. Zwykle montuje się w masywnej ścianie pancernej/ochronnej pomiędzy przedsionkiem schronu, a przelotnią lub ścianą schronu, a przedsionkiem jeśli nie jest on pancerny. Przez klapę wychodzi zużyte (ale wolne od skażeń) powietrze ze schronu wypychając skażone powietrze z przedsionka czy przelotni.

EDIT:
Nie załączyły mi się zdjęcia, tylko .pdf, więc poprawiam.

[SilesiaSurvival]

Witaj!

Witaj Arcy! Niektórzy na Tobie krzyżyk forumowy postawili A tu takie zaskoczenie.

Ogólnie temat wyposażenia schronu , tego ruchomego i nie, zasługuje na głębszą analizę.

Miałem całą bibliotekę OCK PRL odnośnie eksploatacji schronów…… Ale ponad 15 lat temu się tego pozbyłem. Bardzo dziś tego żałuje , bo to była kopalnia wiedzy! Może uda się tą wiedzę odbudować Tu na forum.

Pozdrawiam
~Bart

[BeReady]

,,zapewniający jednocześnie nadciśnienie w pomieszczeniach schronu,, a to nie filtrowentylacja zapewnia nadciśnienie wewnątrz schronu?

[BeReady]

Dostałem ostatnio takie właśnie cacko. Razem z papierami!
Dla zachowania od zniszczenia (instrukcja pożółkła mocno, papier kwaśny, a nakład wg. stopki 5000 egz.) zrobiłem pdf i macie.

To jest zawór wywiewny instalacji wentylacyjnej schronu, zapewniający jednocześnie nadciśnienie w pomieszczeniach schronu oraz zabezpieczenie (zamknięcie) instalacji wywiewnej przez czoło fali uderzeniowej wybuchu. Urządzenie proste w swojej konstrukcji i solidne. Zwykle montuje się w masywnej ścianie pancernej/ochronnej pomiędzy przedsionkiem schronu, a przelotnią lub ścianą schronu, a przedsionkiem jeśli nie jest on pancerny. Przez klapę wychodzi zużyte (ale wolne od skażeń) powietrze ze schronu wypychając skażone powietrze z przedsionka czy przelotni.

EDIT:
Nie załączyły mi się zdjęcia, tylko .pdf, więc poprawiam.

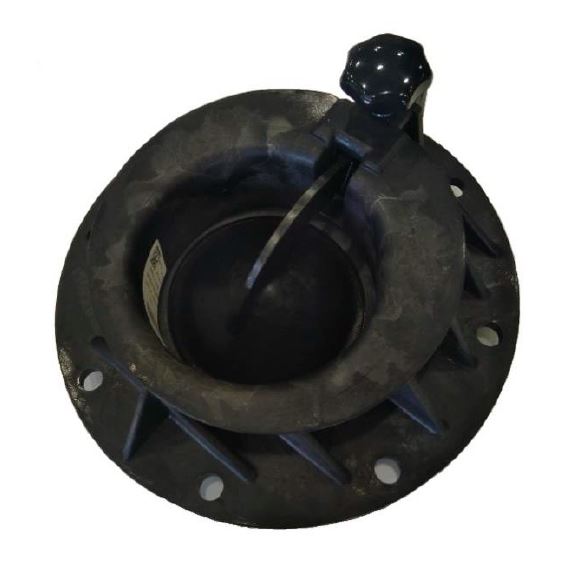

A tutaj współczesna wersja od Finów

[Alcatraz Steel]

Spotkałem się ostatnio z FILTROPOCHŁANIACZ FPT-200M jak sądzicie nada się do małej piwnicy zamiast drogich filtrów ?

[BeReady]

Pytanie jak to było przechowywane i co tam w środku się dzieje. Filtr,jak nawet nie przepuszcza się przez niego powietrza traci z czasem parametry. Filtry do filtrowentylacji,zwłaszcza węglowe są pakowane hermetycznie już podczas produkcji. Wtedy mogą leżeć 20 lat. W tym przypadku duża niewiadoma.

https://aksfilter.pl/sklep/filtr-weglow ... ierniczej/
Chyba bym wolał coś takiego z filtrem HEPA. Cena nie kosmiczna, a zawsze pewniej. No i można z czasem zapasowe filtry dokupić.
No i druga sprawa musisz mieć wentylator który przepuści powietrze z uwzględnieniem oporów jakie ten filtr będzie stawiał. Myślę, że wentylator średnio ciśnieniowy musiałby być.

[BeReady]

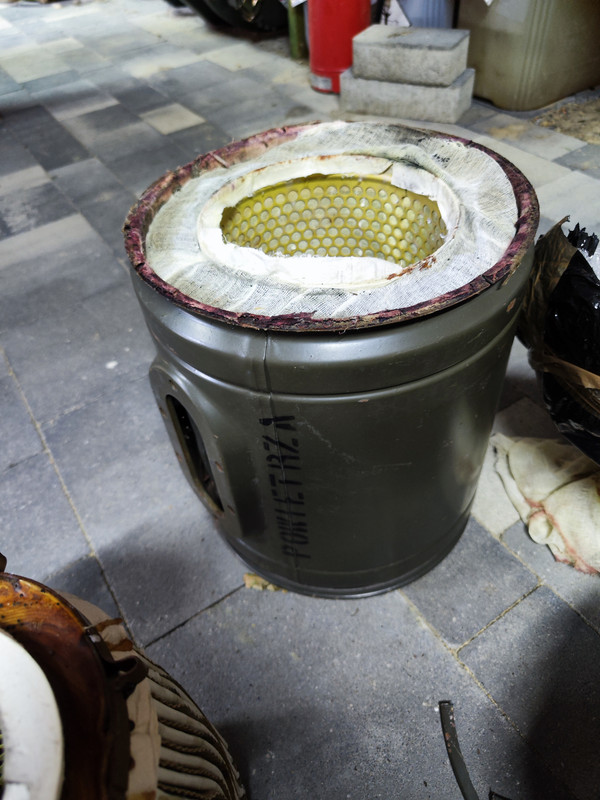

Filtr fpt200

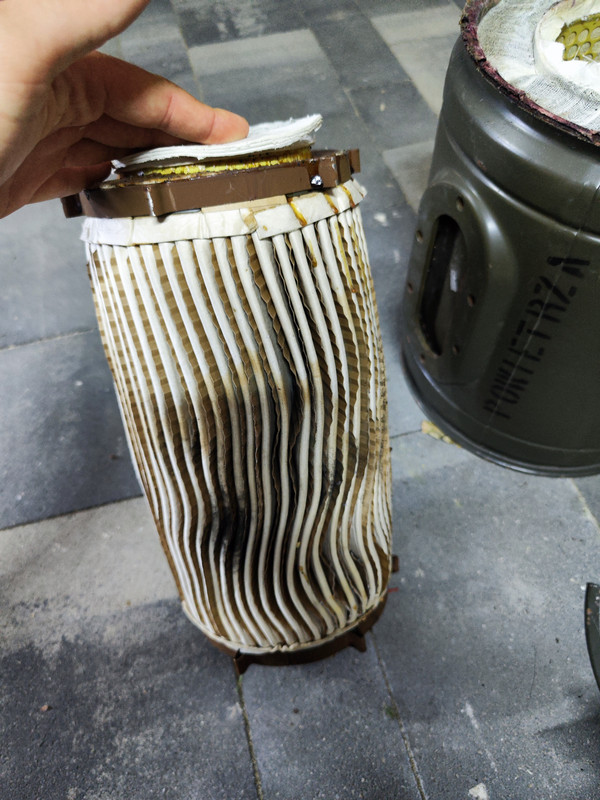

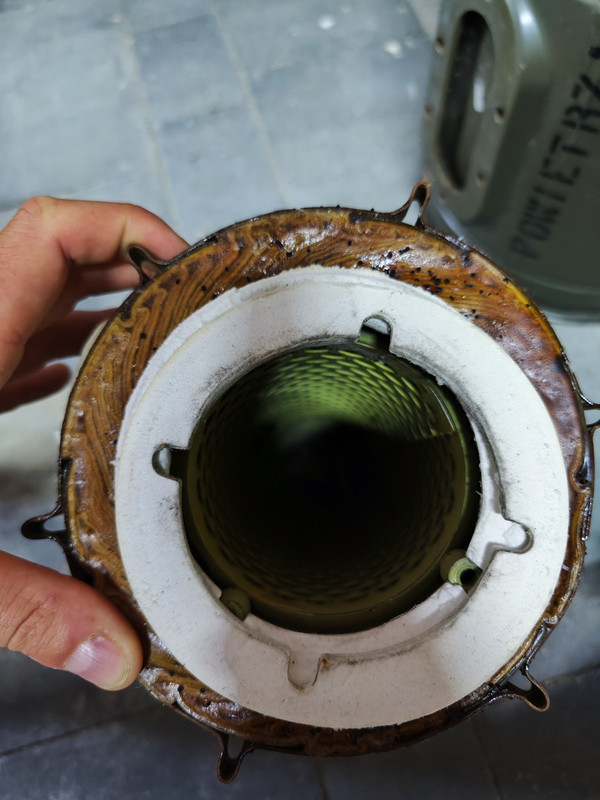

Zdjęcie środka

[Alcatraz Steel]

Filtr fpt200
Zdjęcie środka

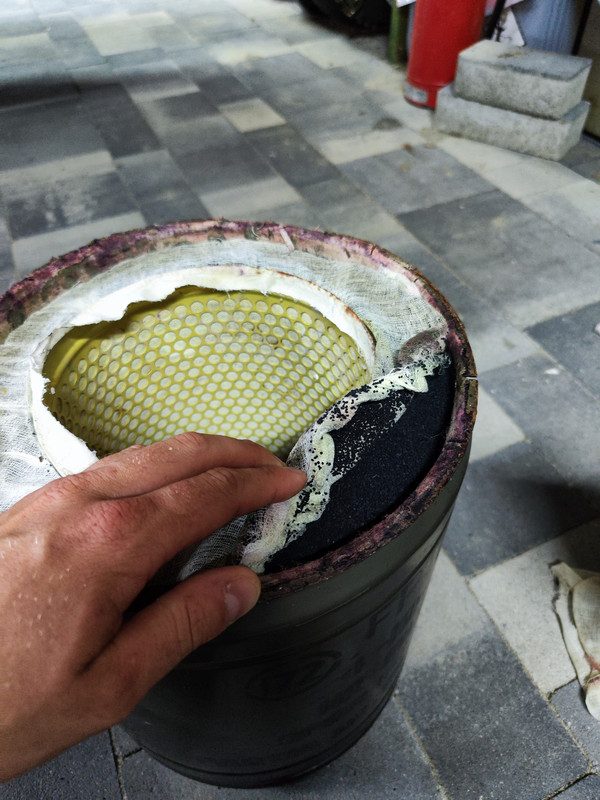

Zamawiales "nowy"? Czy miałeś na stanie taki i fotki porobiles? I ciekawi mnie na ostatnim zdjęciu Czy ten czarny nalot to tylko węgiel aktywny ?

[BeReady]

Leżał to z kronikarskiego obowiązku,jako że został wywołany do tablicy,pozwoliłem sobie rozciąć. Napewno nie jest to nowy sort, jakiś demobil. Tak to czarne to węgiel aktywny. Musiał odbarwić trochę sam filtr papierowy. Mogę zważyć ile tego jest ale myślę że około 5/6kg.
Myślę, że oni nadal klepią takie filtry bez większych zmian w środku.
